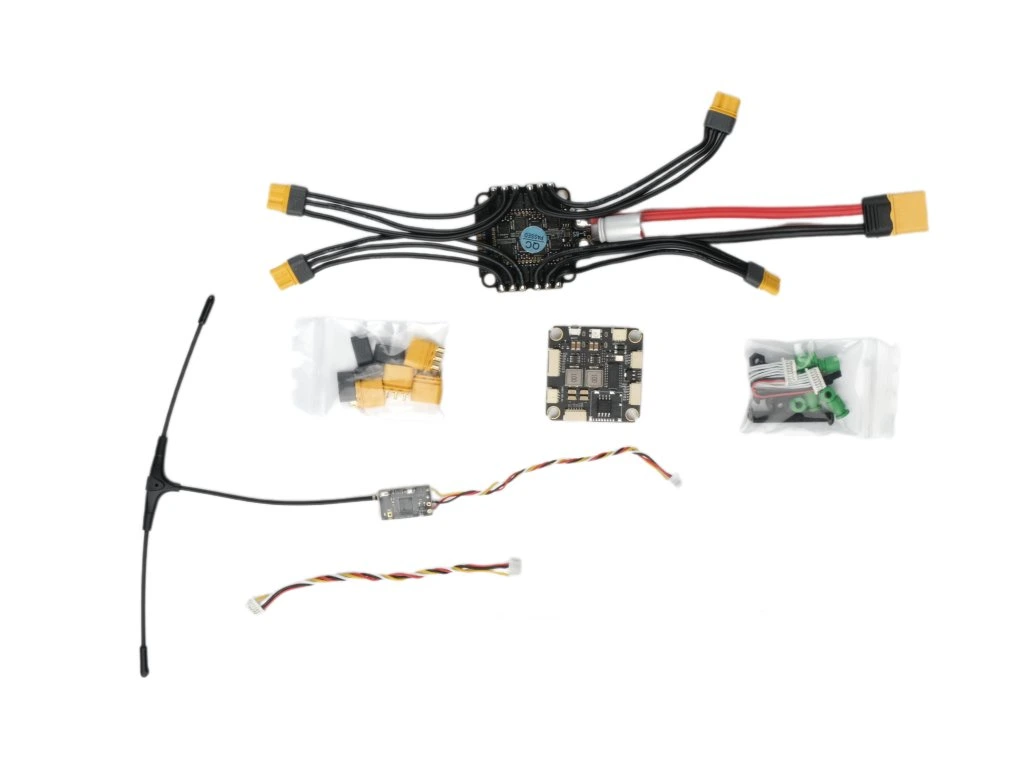

Stack Pilotix DIY Stack ELRS915 Kit (F405 FC + 60A ESC)

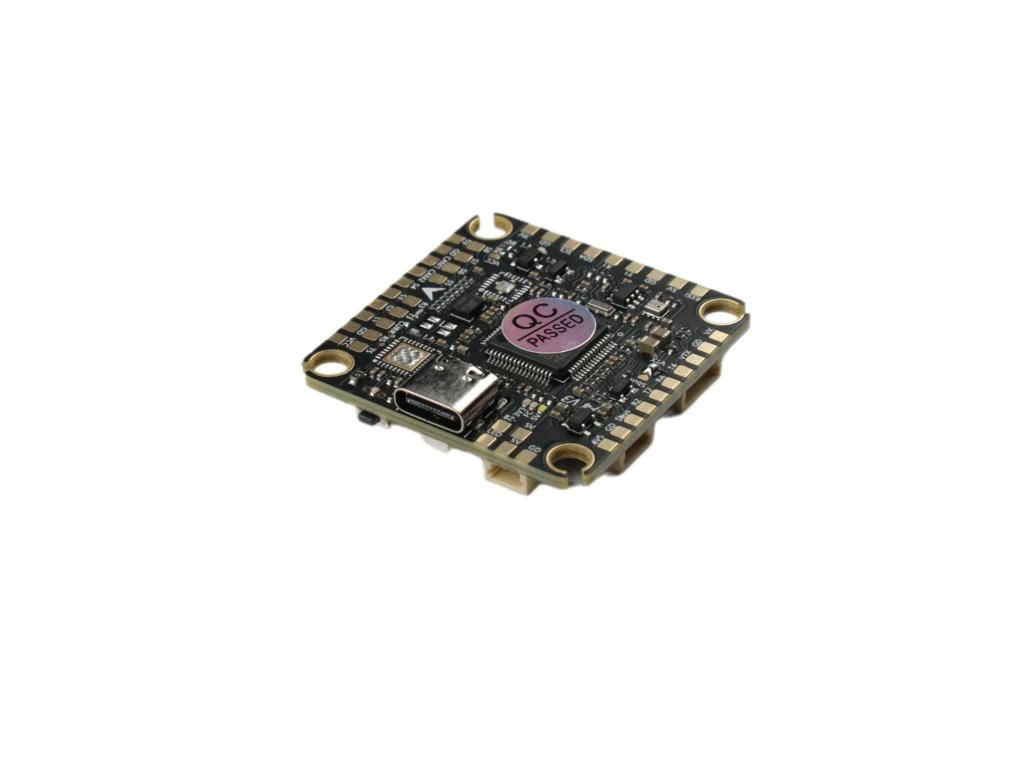

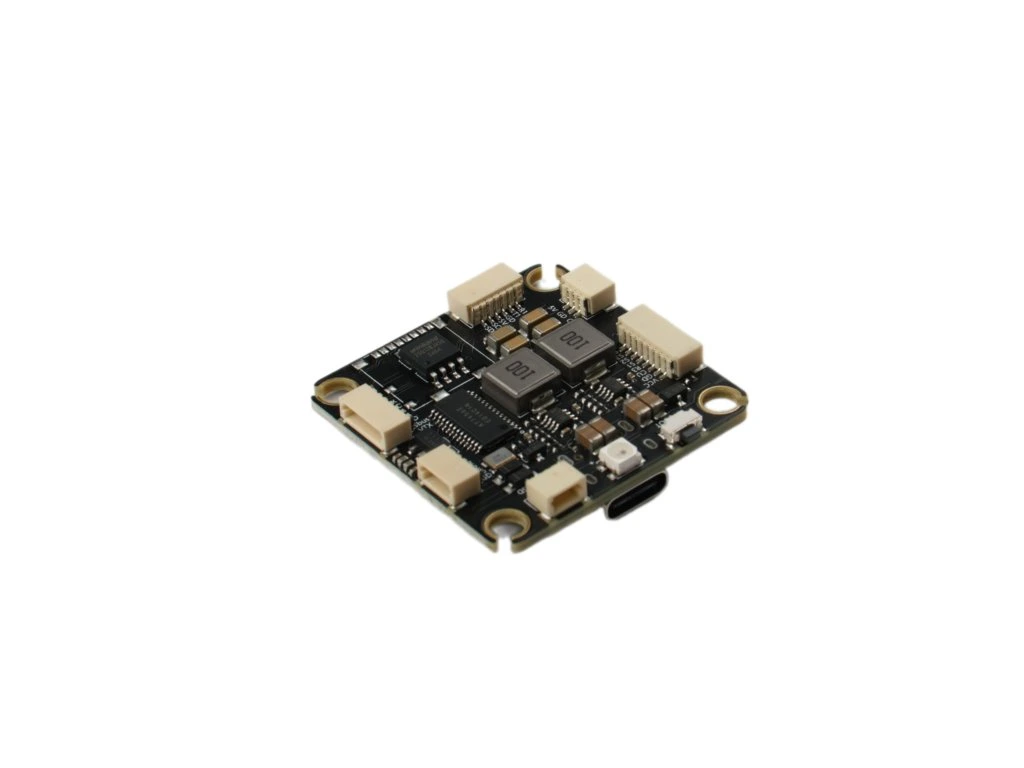

F405 V3 Lennukontroller:
Peakiip: STM32F405RGT6
Güroskoop: ICM42688
Baromeeter: SPL06
OSD (ekraanimenüü): Toetatud
BlackBox (logimälu): 16 MB / microSD
Mootoriväljundid: 8 kanalit
LED-valgustusriba: Toetatud
Sumisti (buzzer): Toetatud
Vastuvõtja protokollid: ELRS / CRSF / SBUS / FrSky / Futaba / Flysky / TBS Crossfire / DSMX
Universaalne jadaport: 5-suunaline, valitav
Väljundtoide: 5V / 2.5A, 9V / 3A
DJI/Vista digitaalne videosüsteem: Toetatud
Kaamera lülitamine: Toetatud
S.BUS ja VTX hüppelüliti: Toetatud
9V ja VCC hüppelüliti: Toetatud
Kaal: 9.6 g
Välismõõtmed: 36 × 36 mm
Püsivara nimi: AOCODARCF405V3 / AOCODARCF405V3SD

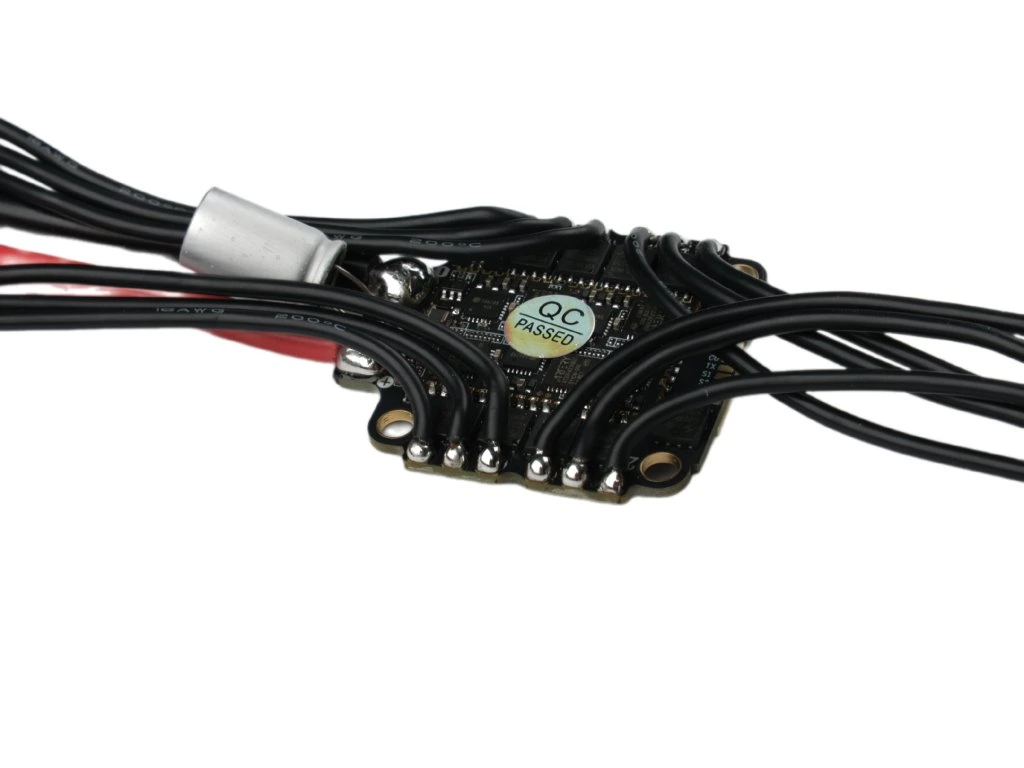

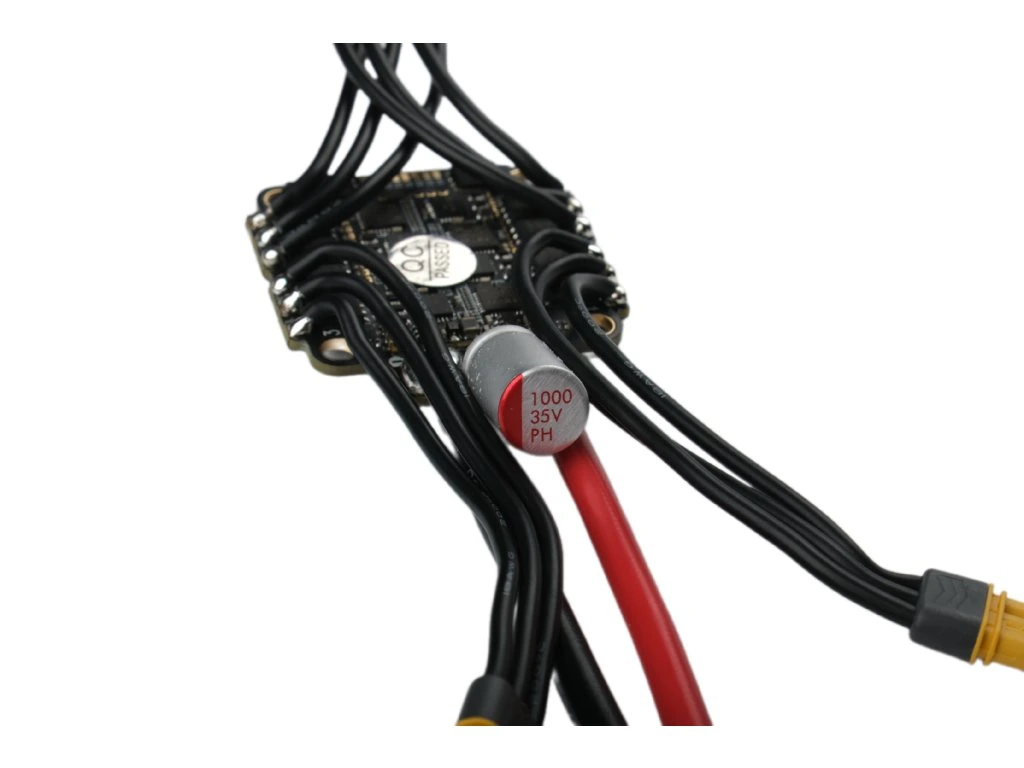

3060 Kiiruskontroller (ESC):
Hetkeline maksimaalne vool: 70 A × 4
Juhtimisprotokoll: DShot300 / DShot600 / PWM / Bi-directional DShot
Mikrokontroller (MCU): AT32F421K8U7
Integreeritud voolumõõtur: Toetatud
ESC telemeetria: Toetatud
Püsivara: AM32_AT32PB4_540_F421_2.12.hex
Kaal: 13.9 g
Välismõõtmed: 40 × 40.7 mm
Pilotix DIY ELRS915 Vastuvõtja koos 915 Antenniga:

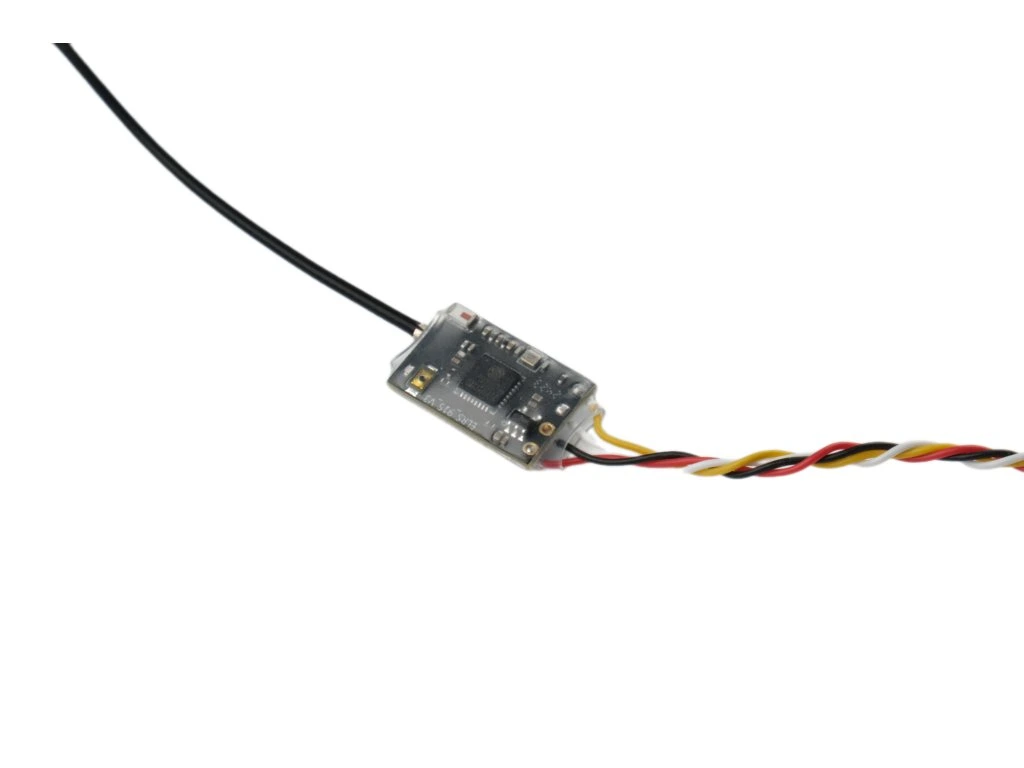

ELRS915 Vastuvõtja:
Sagedusala: 915 MHz
Telemeetria võimsus: 17 dBm
Vastuvõtuprotokoll: CRSF / SBUS jne
Sisendpinge: +5V DC
PCB suurus: 22 × 14 mm
Kaal: 1.3 g (ilma antennita)
Püsivara: BATAFPV SuperD 900MHz RX
Ühendus: 4-pin kaabel
Ühilduvus: Sobib ELRS915M sagedusega
Topeltantenniga vastuvõtt: Tagab stabiilsema signaali ja parema häirekindluse, eriti sobilik pikkadeks lendudeks
T-kujuline 915 Antenn:
Suurus: 148 × 70 mm
Spetsifikatsioon
| Kaubamärk | Pilotix |
| Kinnitusmõõdud | 30.5x30.5mm |
| Toiteallikas | 3-6S |
| Pidev voolutugevus | 60A |
| Protsessori tüüp | F405 |
| Andurite moodul | ICM42688 |
| USB-pordi tüüp | Type-C |
