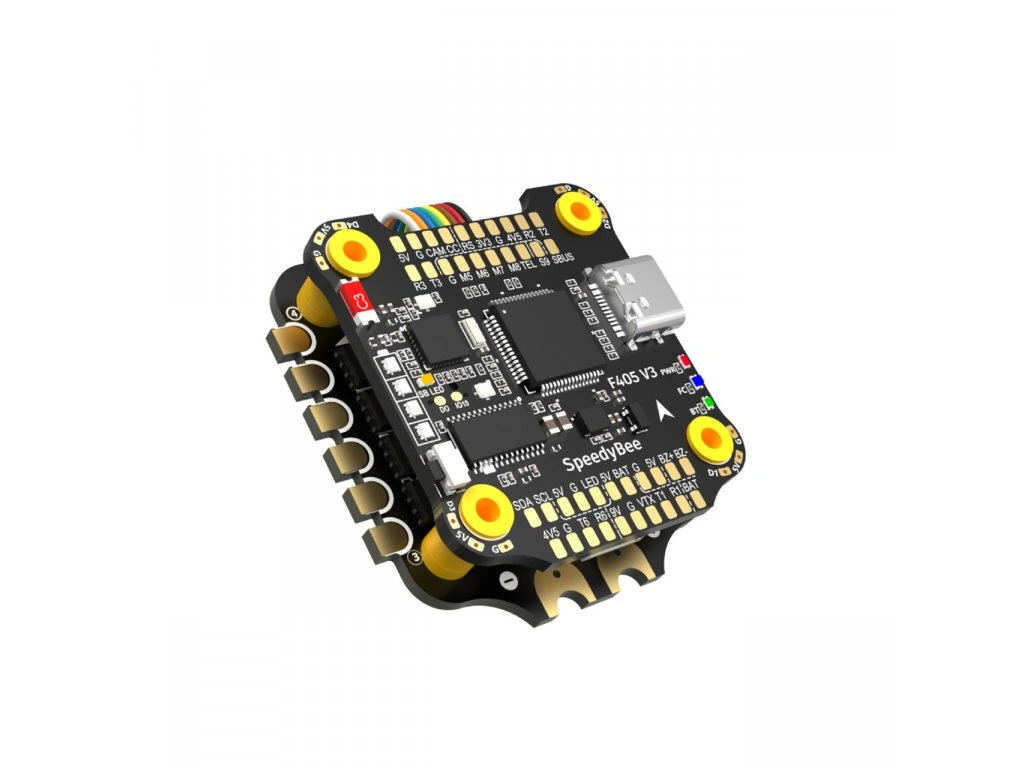

Stack SpeedyBee F405 V3 BLS 50A

OSD kiip: AT7456E
BLE Bluetooth: Toetatud. Kasutatakse lennujuhtimisseadme seadistamiseks (MSP peab olema lubatud, UART4 baudimääraga 115200)
WiFi: Ei ole toetatud
DJI Air Unit ühendusviis: Toetatud on kaks ühendusviisi – 6-pin pistik või otsene jootmine
6-pin DJI Air Unit pistik: Toetatud. Täielikult ühilduv DJI O3, RunCam Link, Caddx Vista ja DJI Air Unit V1-ga; juhtmeid ei ole vaja muuta
Blackbox MicroSD kaardipesa: Betaflight’i püsivara nõuab, et microSD kaart oleks tüüpi kas Standard (SDSC) või High Capacity (SDHC). Laiendatud mahutavusega kaardid (SDXC) ei ole toetatud. Paljud U3 kõrge kiirusega kaardid on SDXC formaadis. Kaart peab olema vormindatud FAT16 või FAT32 (soovitatud) failisüsteemis. Võib kasutada kuni 32GB SD kaarte, kuid Betaflight suudab ära tunda maksimaalselt 4GB. Soovitatav on kasutada spetsiaalset vormindustööriista ja valida „Overwrite format“.
BetaFlight kaamerajuhtimise pad (Camera Control): Jah (CC pad esiküljel)
Vooluanduri sisend: Toetatud. SpeedyBee BLS 50A ESC puhul seadista skaala = 386 ja nihe = 0
Toite sisend: 3S – 6S LiPo (G ja BAT pin/pad kaudu kas 8-pin pistikust või põhja all olevatest 8 pad'ist)
5V väljund: 9 gruppi 5V väljundeid: neli +5V pad’i ja 1 BZ+ pad (kasutatakse summeri jaoks) esiküljel ning 4x LED 5V pad'i. Kogu voolukoormus: 2A
9V väljund: 2 gruppi 9V väljundeid: üks +9V pad esiküljel ja teine ühenduses põhja all. Kogu voolukoormus: 2A
3.3V väljund: Toetatud. Mõeldud 3.3V sisendiga vastuvõtjatele. Kuni 500mA koormus
4.5V väljund: Toetatud. Mõeldud vastuvõtjale ja GPS moodulile, isegi kui lennujuhtimisseade on toidetud USB kaudu. Kuni 1A koormus
ESC signaalid: M1 – M4 põhja all, M5 – M8 esiküljel
UART: 6 komplekti (UART1, UART2, UART3, UART4 – Bluetooth-ühenduse jaoks, UART5 – ESC telemeetria jaoks, UART6)
ESC telemeetria: UART R5 (UART5)
I2C: Toetatud. SDA ja SCL pad’id esiküljel. Kasutatakse magnetomeetri, sonari jne jaoks
Traditsiooniline Betaflight LED pad: Toetatud. 5V, G ja LED pad’id esikülje all. Kasutatakse WS2812 LED-de jaoks, mida juhib Betaflight
Sumisti (buzzer): BZ+ ja BZ- pad 5V sumisti jaoks
BOOT nupp: Toetatud
[A] BOOT nuppu all hoides ja samaaegselt voolu sisse lülitades siseneb lennujuhtimisseade DFU režiimi – vajalik püsivara uuesti laadimiseks, kui seade on „brickitud“
[B] Kui seade on ooterežiimis, saab BOOT nupuga juhtida LED-ribasid (LED1–LED4 ühendused põhja all).
Lühike vajutus – muudab LED kuvamisrežiimi
Pikk vajutus – vahetab SpeedyBee-LED ja BF-LED režiimi vahel
RSSI sisend: Toetatud. Tähistatud kui RS esiküljel
Smart Port / F.Port: Ei ole toetatud
Toetatud püsivara: BetaFlight (vaikimisi), INAV (INAV toetab ainult Multishot (soovitatud) ja OneShot125, DShot ei ole toetatud)
Püsivara sihtmärgi nimi: SPEEDYBEEF405V3
Mõõtmed: 41.6 (P) x 39.4 (L) x 7.8 (K) mm
Kaal: 9.6 g
ESC (Electronic Speed Controller)

Tootenimi: SpeedyBee BLS 50A 30x30 4-in-1 ESC
Püsivara: BLHeli_S JH50
Juhtmevaba seadistamine: Täielikult seadistatav SpeedyBee rakenduse kaudu
PC konfiguratsioonitarkvara link: https://esc-configurator.com/
Pidev vool: 50A x 4
Purskevool: 55A (5 sekundit)
TVS kaitsediood: Jah
Väline kondensaator: 1000uF madala ESR-iga kondensaator (komplektis)
ESC protokoll: DSHOT300/600
Toiteväljund: VBAT
Vooluandur: Toetatud (skaala = 386, nihe = 0)
ESC telemeetria: Ei ole toetatud
Mõõtmed: 45.6 x 44 x 6.1 mm
Kaal: 13.8 g
